河南暢駿履帶式標配版產品介紹

　　（4QZL-8型自走式青飼料收獲機）

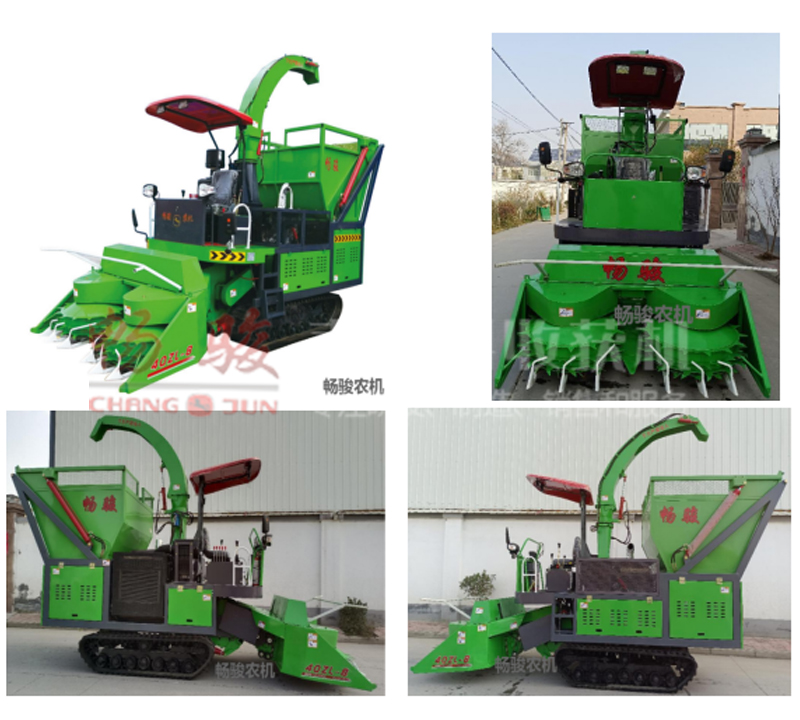

　　4QZL-8型自走式青飼料收獲機是我公司自主研發生產的履帶式青飼料收獲機，是一款既滿足平原地區的青飼料收獲，又適應在丘陵、山區等地形的青飼料收獲，如田塊小、較分散、雨水多等等的特殊環境中作業，降低了車輛對地面的碾壓和陷車的可能。輪式收割機往往在濕滑的田里無法前行，經常打滑，下陷。暢駿履帶式青飼料收獲機，能夠很好的解決這一難題。產品通過性強，轉彎半徑小、工作速度可任意調節，履帶式青飼料收獲機配備襯板式籽粒破碎裝置，破碎效果好。割臺采用圓盤立式滾筒，加裝分禾機構，可進行不對行收割作業，進料均勻速度快，割茬高度低，收割效率高。可收獲多種青飼料作物，包括玉米全貯、青貯、玉米黃貯、皇竹草、甜高粱等，真正的一機多用！

　　一、整機外觀：5570*2100*4030mm（外形尺寸）

　　二、動力系統

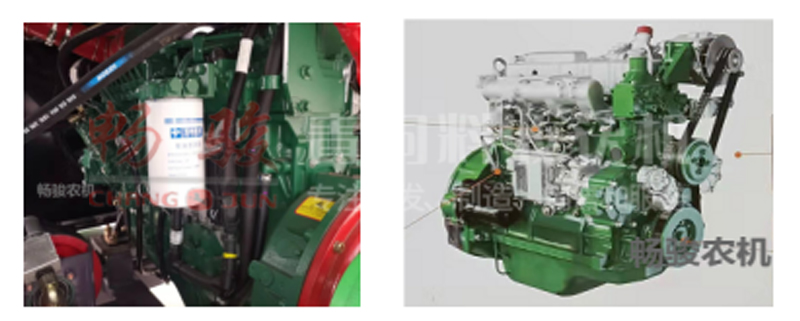

　　1、選裝國內成熟的玉柴150馬力發動機，采用BOSCH共軌技術，排放升級，更加環保；燃燒效率高，更加節能；低慣量增壓，低速扭矩大；智能化電控管理系統，燃油消耗低，燃油噴射更精準。動力強勁，易于維護；低油耗，低噪音，低震動；具有較高的可靠性、動力性、經濟性和收割效率。

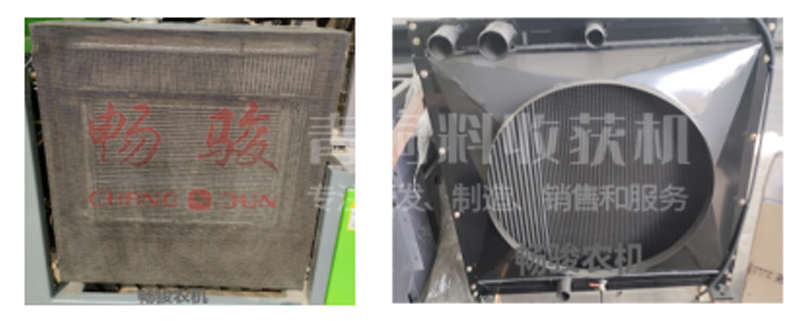

　　2、散熱器：水箱散熱和中冷器散熱分開放置，采用了更大散熱面積的水箱，風扇進行散熱，散熱效果良好。

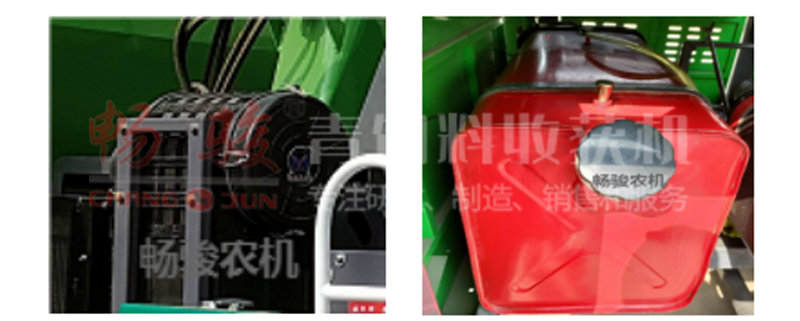

　　3、空氣濾清器：放置在機身頂端，易于清理。

　　4、柴油箱：200升大柴油箱，有效保證收割作業時的續航能力！有力保證收割效率。

　　三、收割系統

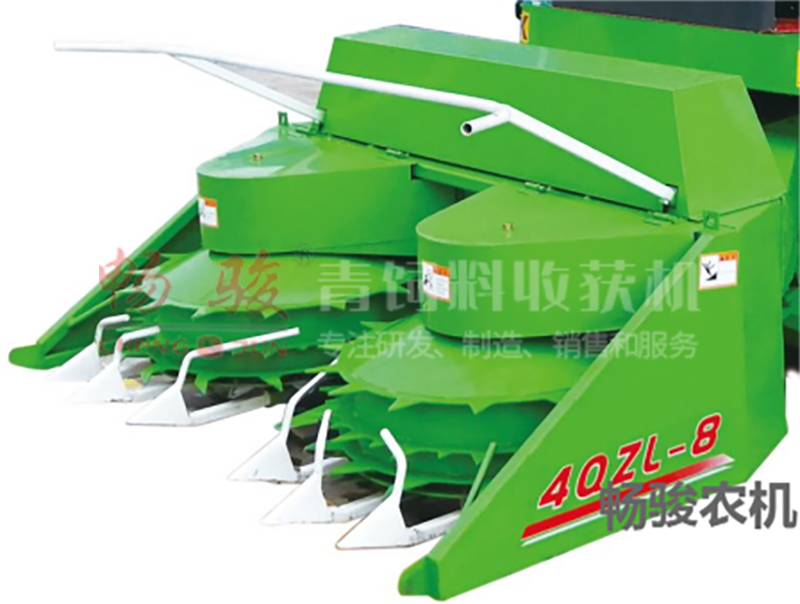

　　1、雙圓盤割臺（標配，凈割幅2010mm）：圓盤立式滾筒割臺，加裝分禾機構，可進行不對行收割作業，進料均勻速度快，不受農作物種植行距差異的影響，可無行距收割高桿作物，也可收割矮桿作物，根據所需割茬高度和地面平整等情況，操作割臺高低定位裝置，可以準確確定出適合的割茬高度，收割效率高。（玉米種植400mm-550mm的行距，可收割四行；玉米種植600mm-700mm的行距，可收割三行。）

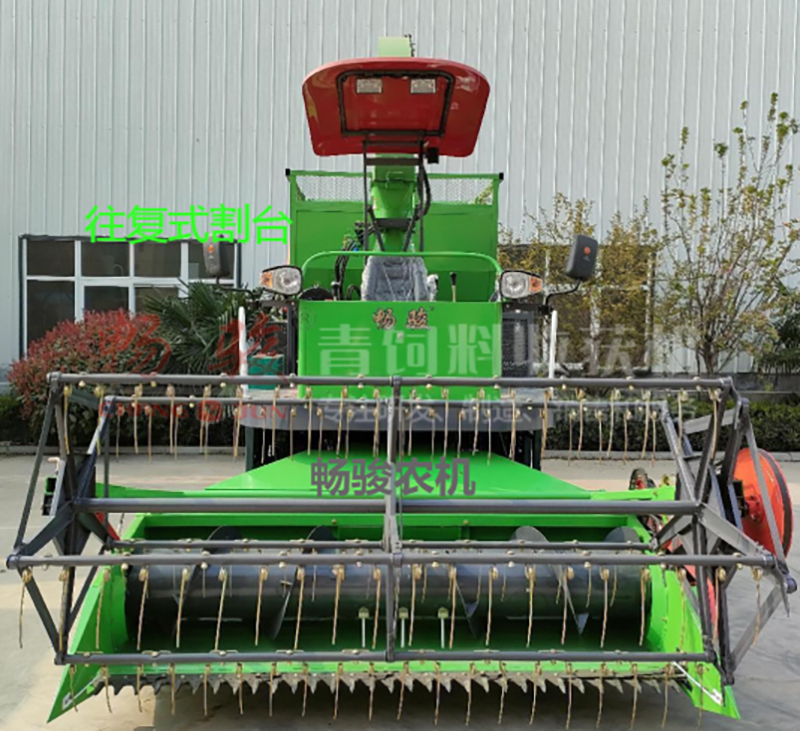

　　2、往復式割臺（選裝）：不對行喂入。割茬低、適合草多、倒伏等低矮玉米作物，同時可兼收大麥。一機多用，省時省力省人工。

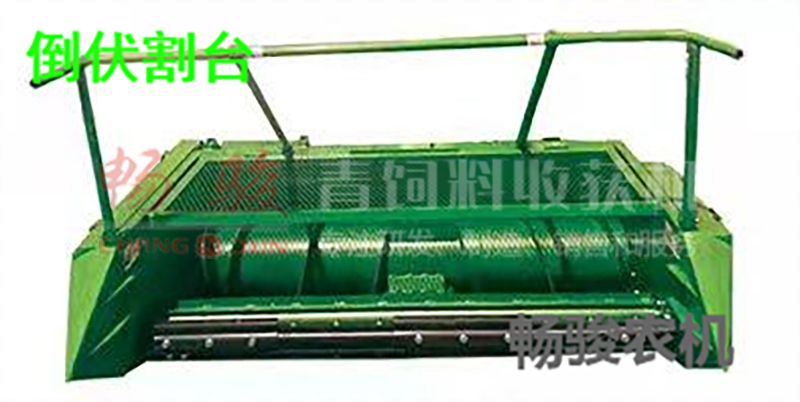

　　3、倒伏割臺（選裝）：可收割在自然災害被風吹倒后的玉米秸稈；撿拾率高，收割效果顯著。

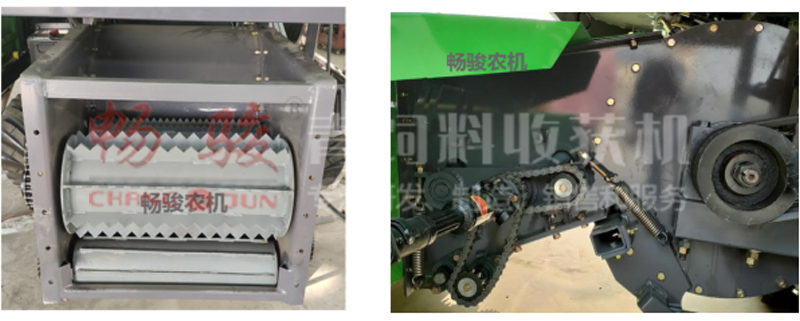

　　4、喂入裝置（壓扁過橋）：

　　由四個喂入輥組成，上部前、后兩個喂入輥可以浮動，以適應不同的喂入量，下部有兩個固定喂入輥，從而將喂入的秸稈壓扁。**的喂入裝置設計，集喂入、壓扁于一體，形成穩定的喂入流。

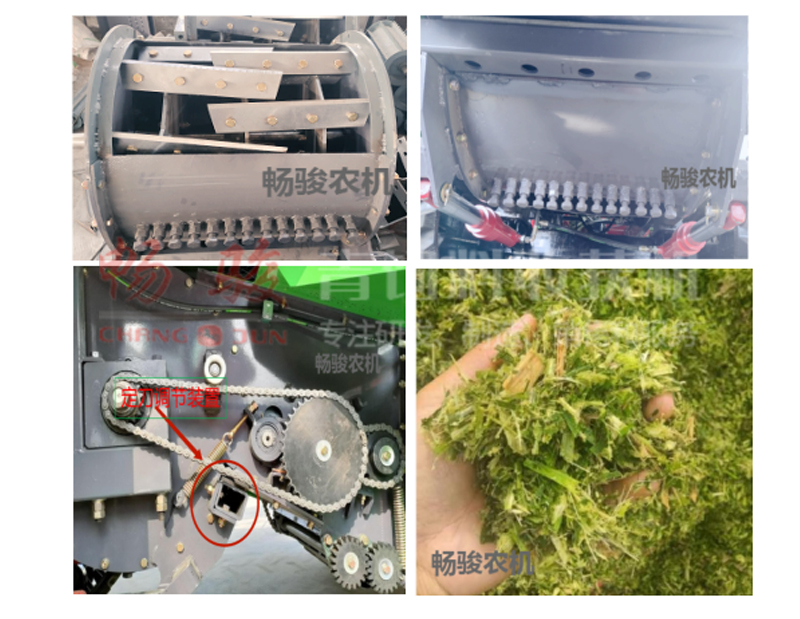

　　5、切碎輥機構（切碎裝置）：

　　主要由切碎滾筒、動刀、定刀、凹板裝置等組成，本機刀輥設計采用國外**技術，滾筒組合式刀，動刀在滾筒上為人字形排列，動刀的刀刃口鑲合金鋼涂層，免維護，直接減少了動力、切碎效果好、可以持續保證鍘切質量。定刀片刃口經過特殊處理，刃口處鑲嵌有硬質合金。提高了耐磨度，降低了功率消耗，切碎秸稈時受力均勻，延長了刀片使用壽命。鍘切長度9-22mm，飼料長度精準**。新增定刀快速調整機構：能夠快速方便地調整定刀，保證動定刀之間的間隙，提高切碎質量。

　　6、籽粒破碎裝置(搓揉板式)

　　籽粒破碎裝置：物料通過鍘草機與襯板之間的狹小縫隙而被碾碎。具有良好的碾壓效果，有利于提高作業效率和切碎物質量水平。通過物料量大，通過調節縫隙（1-9mm）來改變碾碎程度。

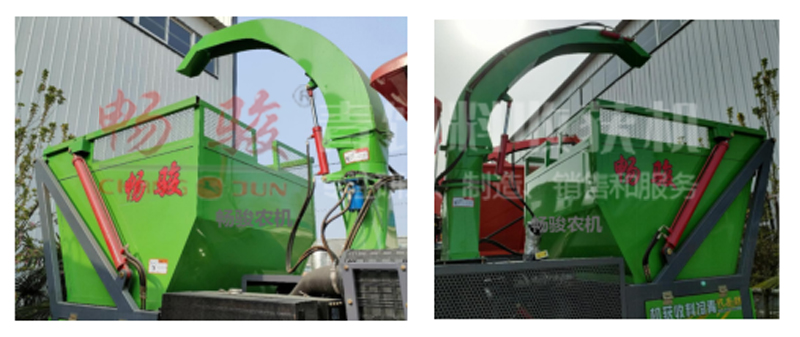

　　7、拋送裝置：

　　配備二次拋送風扇，結構簡單實用，拋送尤為迅速。傳輸飼料的拋臂可以旋轉270°，液壓控制，也可跟車作業，適應能力強，提高收獲效率。其拋送高度范圍為4～4.5米，可適應更高的接料車，同時能滿足開道時作業。

　　8、自帶草箱：

　　配備超大草箱，整車設計合理，方便伴車跟隨，使青貯、黃貯飼料順利倒入運料車內，操作靈活，方便回收開路以及地頭收獲，特別適合南方地區小塊地的收割作業。

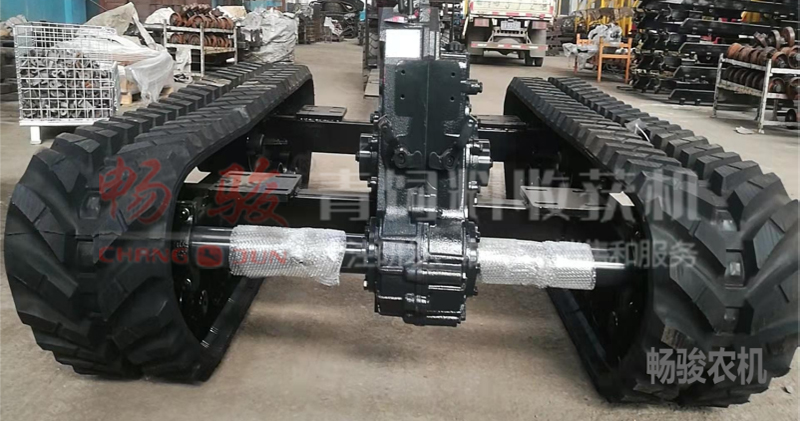

　　四、行走系統（底盤）

　　1、行走驅動采用HST泵閥一體的液壓驅動方式，這樣做的目的是整車輕量化，匹配48排量的HST，驅動力、儲備功率大，可靠性高。采用液壓行走系統，實現液壓驅動行走，可實現從0到10公里作業速度無級調節，比如收割皇竹草作業的時候，因?yàn)楫€產量高，瞬間喂入量大，需要降低收割速度，機械行走系統不能實現超低速收割造成喂入堵塞。操作更輕松，動作更精準，發熱更小，生產效率更高，自帶補油、沖洗功能，改善散熱，壽命更長，制動可靠，更加安全。

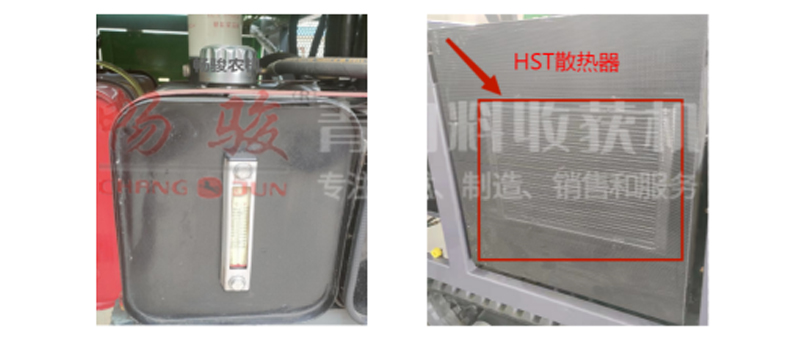

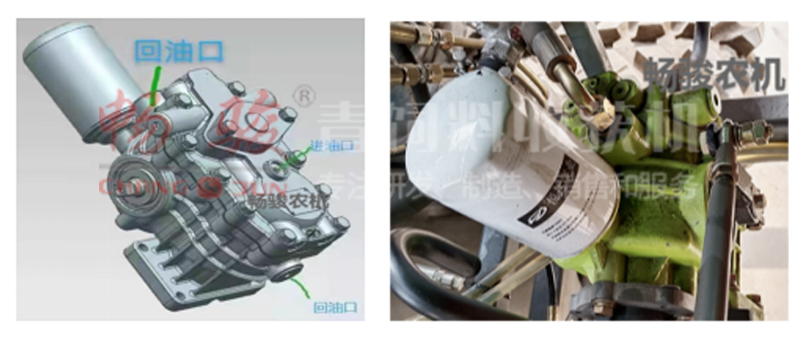

　　1.1、針對HST液壓泵的高油品要求，專門配備了獨立的散熱器和獨立的儲油箱，讓其與整車其它的液壓操作功能，區分開來。油品適應性好，超負荷反應速度快，可靠性高。

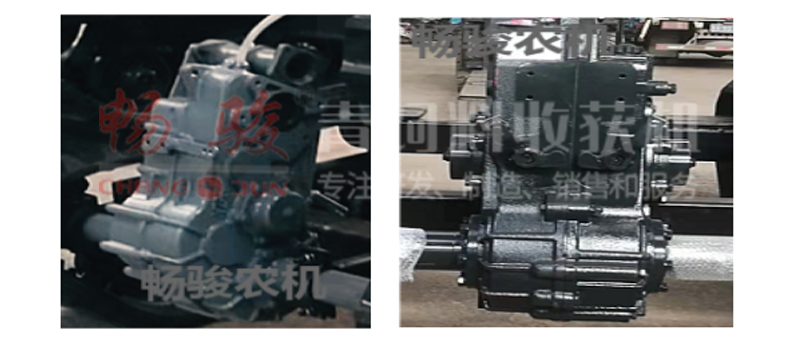

　　2、配套同步轉向變速箱可實現360度原地掉頭，掉頭的時候，轉彎半徑小，工作速度可任意調節；

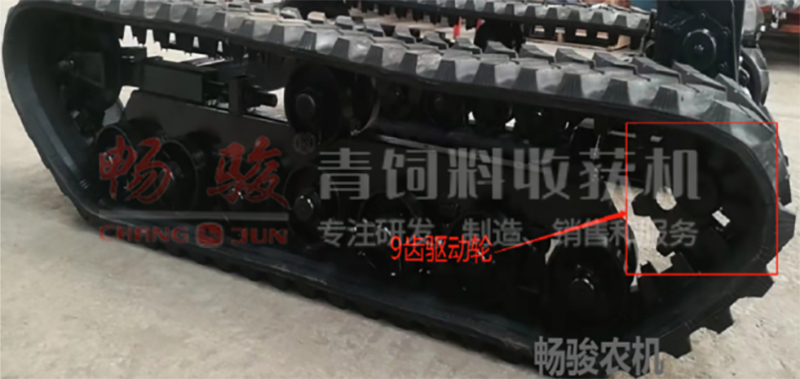

　　3、驅動輪采用9齒驅動輪。

　　4、采用人字形履帶，適應于丘陵、梯田，防陷防側滑，適應性比較強，操作靈活方便，通過性強，履帶行走底盤系統，質量可靠。

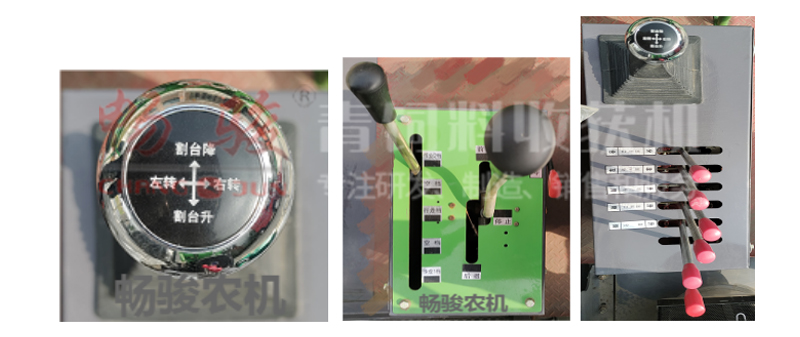

　　五、操作系統：

　　一桿操縱左轉、右轉和割臺升降。一個手柄操作，前進、后退自由行使。多桿操縱噴料筒旋轉、噴料筒升降，出料口伸縮，草箱升降，主離合的結合與分離。

　　暢駿履帶式青飼料收獲機是根據我們自身的實際情況，開發的一款具有較高收割效率的履帶式青飼料收獲機，特別適合南方收割青貯飼料的農藝要求，在市場上屬于差異化的產品，也是國內履帶自走式青飼料收割機的成熟機型。
